2020년 토목기사 3회차 19번

Question

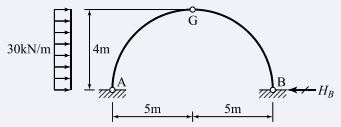

그림과 같은 3힌지 아치에서 B점의 수평반력( H_B )은?

Accepted Answer

이 문제는 3힌지 아치의 평형 조건을 이용하여 수평반력을 구하는 문제입니다. 3힌지 아치에서 힌지점은 모멘트가 0이 되는 특징을 가지며, 이를 활용하여 아치를 두 개의 부분으로 나누어 각 부분의 평형 방정식을 세웁니다. 특히, 좌측 부분의 힌지점(B점)에서의 수평반력은 전체 아치에 작용하는 수평 하중과 균형을 이루게 됩니다. 그림에 주어진 하중 조건을 고려하여 계산하면 B점의 수평반력은 30kN이 됩니다.
