문제 #18073

Question

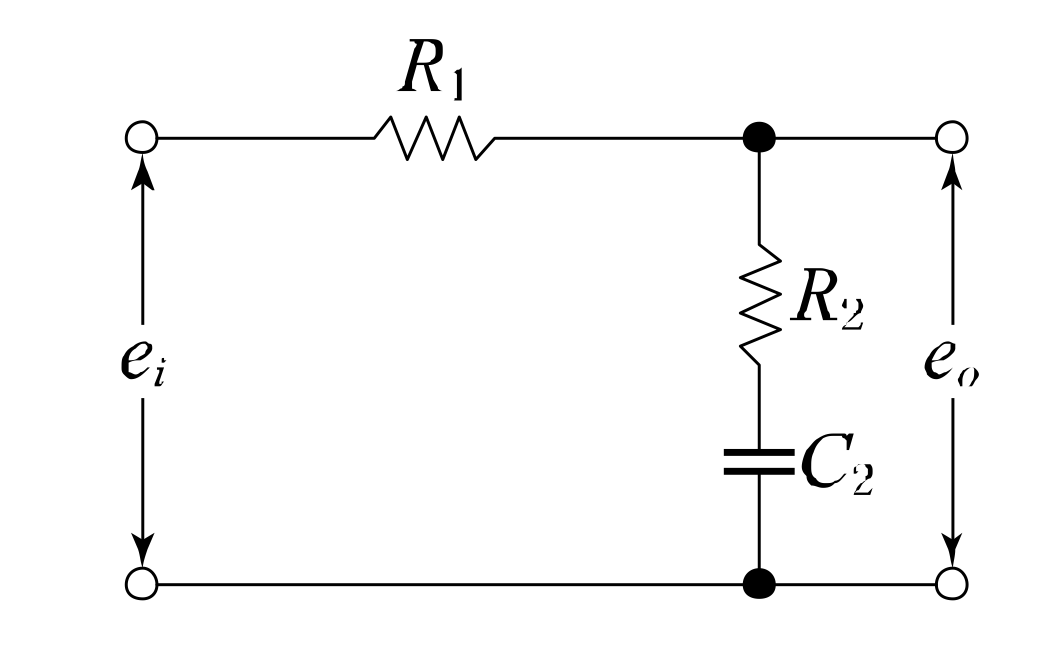

그림과 같은 회로의 전달함수는?

Accepted Answer

이 회로는 RC 회로의 일종으로, 입력 전압($V_{in}$)과 출력 전압($V_{out}$) 사이의 관계를 나타내는 전달 함수를 구해야 합니다. 핵심 개념은 **임피던스**와 **전압 분배 법칙**입니다. 각 소자의 임피던스를 복소수 형태로 표현하고, 전압 분배 법칙을 적용하여 출력 전압을 입력 전압으로 나눈 비율을 계산하면 전달 함수를 얻을 수 있습니다. 계산 결과, 정답은 2번 $\frac{R_2 C_2 s +1}{(R_1 + R_2)C_2 s +1}$이 됩니다.
