문제 #16442

Question

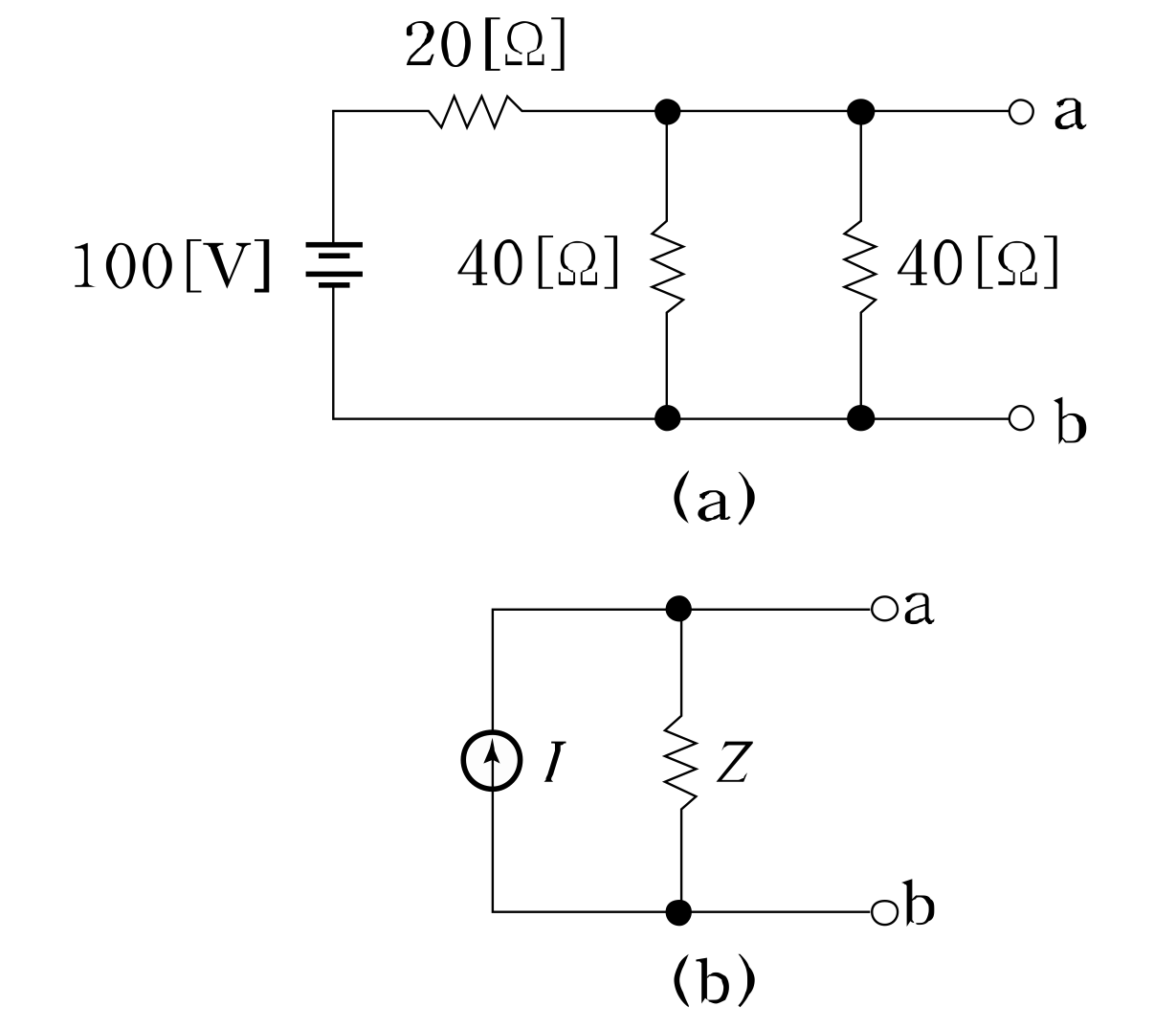

그림 (a)와 (b)의 회로가 등가 회로가 되기 위한 전류원 I[A] 와 임피던스 Z[Ω] 의 값은?

Accepted Answer

이 문제는 **테브난 등가 회로** 개념을 활용하여 해결할 수 있습니다. 그림 (a)의 복잡한 회로를 그림 (b)와 같이 간단한 전류원과 임피던스로 등가화하는 것이 목표입니다. 정답은 **1번 (5A, 10Ω)**이며, 이는 그림 (a) 회로에서 부하 저항(20Ω)을 제거했을 때의 개방 전압(테브난 전압)이 100V이고, 모든 전압원을 단락시킨 후의 등가 저항이 10Ω이므로, 등가 전류원 $I$는 $V_{th} / R_{th} = 100V / 10\Omega = 10A$가 아닌, **그림 (a)의 회로에서 부하 저항을 제거했을 때의 전류**를 구해야 합니다. **핵심 개념:** * **테브난 등가 회로:** 복잡한 선형 회로를 하나의 전압원과 직렬로 연결된 임피던스 또는 하나의 전류원과 병렬로 연결된 임피던스로 단순화하는 방법입니다. * **등가 전류원:** 원래 회로에서 부하를 제거했을 때 흐르는 전류와 같습니다. * **등가 임피던스:** 원래 회로에서 전압원을 단락시키고 전류원
