문제 #15394

Question

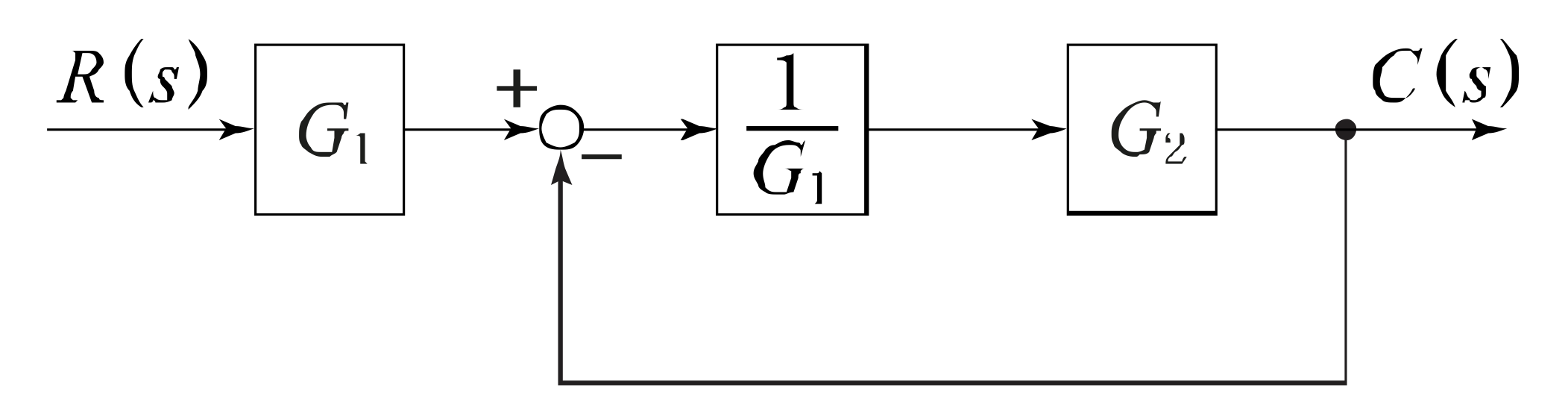

그림과 같은 블록선도에서 C(s)/R(s) 값은?

Accepted Answer

이 문제는 **피드백 제어 시스템의 전달 함수**를 구하는 문제입니다. 주어진 블록선도는 **단위 피드백 시스템**으로, 출력 C(s)가 전달 함수 G1을 통해 입력 R(s)에 연결되고, 출력 C(s)의 일부가 전달 함수 G2를 통해 다시 입력단으로 피드백되는 구조입니다. 이러한 시스템의 전달 함수 C(s)/R(s)는 **직렬 연결된 전달 함수 G1과 G2의 곱을, 피드백 경로의 전달 함수 G2를 고려하여 계산**합니다. 따라서 정답은 4번 $\frac{G_1G_2}{G_1+G_2}$ 입니다.
