2023년 전기기능사 3회차 33번

Question

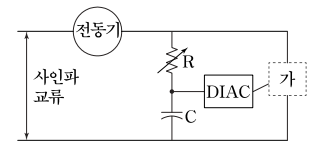

그림은 전력제어 소자를 이용한 위상제어 회로이다. 전동기의 속도를 제어하기 위해서 ‘가’ 부분에 사용되는 소자는?

Accepted Answer

이 회로는 전동기의 속도를 제어하기 위한 위상제어 회로입니다. 위상제어는 교류 전압의 일부 구간만 통과시켜 전력량을 조절하는 방식인데, 이를 위해 **트라이액**이라는 소자가 사용됩니다. 트라이액은 교류 전류를 양방향으로 제어할 수 있어 전동기 속도 제어에 적합하며, '가' 부분에 위치하여 위상 제어를 담당합니다.

2023년 전기기능사 3회차 33번 - 기출문제 및 해설

문제 1
