2014년 전기기능사 3회차 5번

Question

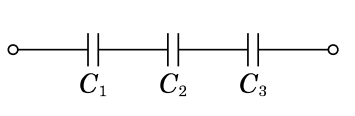

그림에서 C_1=1[\mu \mathrm{F}] , C_2=2[\mu \mathrm{F}] , C_3=2[\mu \mathrm{F}] 일 때 합성 정전용량은 몇 [\mu F] 인가?

Accepted Answer

이 문제는 직렬 및 병렬 연결된 커패시터의 합성 정전용량을 구하는 문제입니다. 커패시터가 직렬로 연결될 때는 역수의 합으로, 병렬로 연결될 때는 그대로 더하여 합성 정전용량을 계산합니다. 그림에서 C1은 C2와 C3의 병렬 연결에 직렬로 연결되어 있으므로, 먼저 C2와 C3의 병렬 합성 정전용량을 구한 후 C1과 직렬 합성 정전용량을 계산하면 됩니다. **핵심 개념:** * **직렬 커패시터 합성 정전용량:** $\frac{1}{C_{합성}} = \frac{1}{C_1} + \frac{1}{C_2} + \dots$ * **병렬 커패시터 합성 정전용량:** $C_{합성} = C_1 + C_2 + \dots$
