2024년 토목기사 2회차 49번

Question

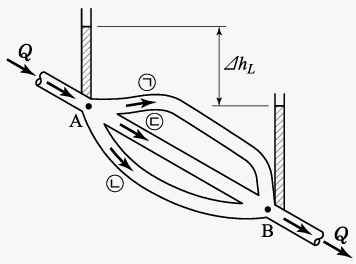

그림과 같은 병렬관수로 ㉠, ㉡, ㉢에서 각관의 지름과 관의 길이를 각각 D_1,D_2,D_3,L_1,L_2,L_3 라 할 때 D_1>D_2>D_3 이고 L_1>L_2>L_3 이면 A점과 B점 사이의 손실수두는?

Accepted Answer

이 문제는 병렬관수로에서 발생하는 손실수두에 대한 이해를 묻고 있습니다. 병렬관수로에서는 각 관로를 흐르는 유체는 동일한 압력 강하를 경험하게 됩니다. 따라서 A점과 B점 사이의 전체 손실수두는 각 관로의 손실수두와 같으며, 이는 모든 관로에서 동일한 값을 가집니다. **핵심 개념:** 병렬관수로에서의 압력 강하 (손실수두)는 각 관로의 유량, 길이, 직경, 마찰 계수 등에 의해 결정되지만, 병렬로 연결된 경우 각 관로의 시작점과 끝점에서의 압력 차이는 동일합니다. 따라서 A점과 B점 사이의 총 손실수두는 각 관로의 손실수두와 같으며, 이는 모든 관로에서 동일하게 나타납니다. **정답 이유:** 문제에서 주어진 조건(D1>D2>D3, L1>L2>L3)은 각 관로의 유량 분포에 영향을 미치지만, 병렬관수로의 기본 원리에 따라 A점과 B점 사이의 압력 강하, 즉 손실수두는 모든 관로에서 동일합니다. 따라서 모든 관의 손실수두가 같다는 4번이 정답입니다.
