문제 #9686

Question

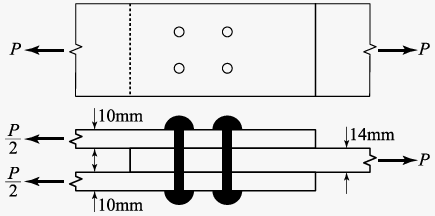

그림과 같은 강재의 이음에서 P=600kN이 작용할 때 필요한 리벳의 수는? (단, 리벳의 지름은 19mm, 허용전단응력은 110MPa, 허용지압응력은 240MPa이다.)

Accepted Answer

이 문제는 리벳 이음의 강도 계산을 통해 필요한 리벳 수를 구하는 문제입니다. 핵심 개념은 리벳이 전단되거나 지압될 때 발생하는 응력이 허용 응력을 초과하지 않도록 설계하는 것입니다. **정답 이유:** 1. **전단 파괴 검토:** 리벳 하나가 견딜 수 있는 최대 전단력은 리벳의 단면적에 허용전단응력을 곱한 값입니다. 작용하는 전체 하중 P를 리벳 하나의 최대 전단력으로 나누어 필요한 리벳 수를 계산합니다. 2. **지압 파괴 검토:** 리벳과 강판이 접촉하는 면에서 발생하는 지압 응력 또한 허용 지압 응력을 초과하지 않아야 합니다. 지압 파괴를 고려하여 필요한 리벳 수를 계산합니다. 3. **최대값 선택:** 전단 파괴와 지압 파괴 중 더 많은 리벳 수를 요구하는 경우를 선택합니다. 이 문제에서는 계산 결과 10개의 리벳이 필요합니다. **핵심 개념:** * **리벳의 전단 강도:** 리벳 단면적 × 허용전단응력 * **리벳의 지압 강도:** 리벳 지름 × 강판 두께 × 허용지압
