문제 #88719

Question

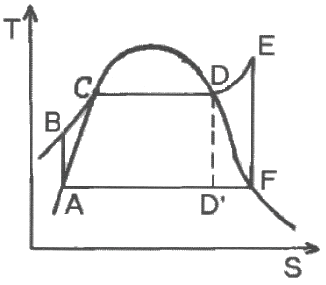

다음 그림은 어떤 사이클에 가장 가까운가? (단, T는 온도, S는 엔트로피이며, 사이클 순서는 A→B→C→D→E→F→A 순으로 작동한다.)

Accepted Answer

이 그림은 **랭킨 사이클**에 가장 가깝습니다. 랭킨 사이클은 증기 동력 시스템에서 사용되며, 열을 흡수하여 증기를 발생시키고, 이 증기로 터빈을 돌려 일을 한 후, 다시 냉각하여 액체로 만드는 과정으로 구성됩니다. 그림에서 A→B 구간은 증발 과정, B→C 구간은 등압 팽창, C→D 구간은 응축 과정, D→E→F→A 구간은 등압 압축 과정을 나타내며, 이는 랭킨 사이클의 특징적인 과정과 일치합니다.
