2015년 전기기능사 1회차 4번

Question

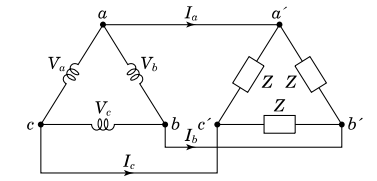

전원과 부하가 다 같이 \Delta 결선된 3 상 평형 회로가 있다. 상전압이 200\rm[V] , 부하 임피던스가 Z=6+j8[\Omega] 인 경우 선전류는 몇 \rm[A] 인가?

Accepted Answer

**정답 이유:** $\Delta$ 결선에서 상전압($V_p$)은 선간전압($V_L$)과 같으므로, 상전압은 200V입니다. 부하 임피던스($Z$)가 6+j8$\Omega$이므로, 부하 전류($I_p$)는 $V_p / Z = 200 / (6+j8) = 200 / 10 = 20$A가 됩니다. $\Delta$ 결선에서는 선전류($I_L$)가 상전류($I_p$)의 $\sqrt{3}$배이므로, 선전류는 $20 	imes \sqrt{3} = 20\sqrt{3}$A가 됩니다. **핵심 개념:** * **$\Delta$ 결선:** 전원과 부하가 $\Delta$ 형태로 연결된 회로입니다. * **상전압과 선간전압:** $\Delta$ 결선에서는 상전압과 선간전압이 같습니다. * **상전류와 선전류:** $\Delta$ 결선에서는 선전류가 상전류의 $\sqrt{3}$배입니다.
