2016년 산업안전기사 2회차 61번

Question

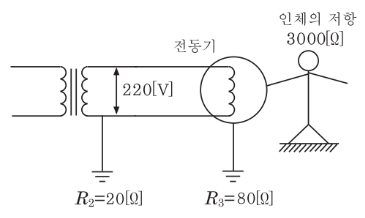

그림과 같은 전기설비에서 누전사고가 발생하여 인체가 전기설비의 외함에 접촉하였을 때 인체통과 전류는 약 몇 [mA]인가?

Accepted Answer

이 문제는 전기설비의 누전으로 인해 인체가 감전되었을 때 흐르는 전류의 크기를 계산하는 문제입니다. 핵심 개념은 **옴의 법칙**과 **전기회로에서의 전류 분배**입니다. 누전으로 인해 인체와 접지선으로 전류가 나뉘어 흐르는데, 인체에 흐르는 전류는 전체 누설 전류와 인체의 저항, 접지선의 저항 비율에 따라 결정됩니다. 문제에서 주어진 값들을 옴의 법칙($I = V/R$)과 전류 분배 법칙을 이용하여 계산하면 약 58.36mA가 됩니다.
