문제 1

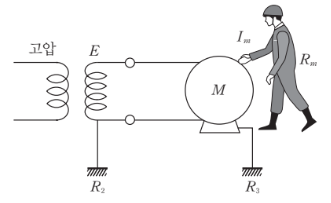

다음 그림과 같이 완전 누전되고 있는 전기기기의 외함에 사람이 접촉하였을 경우 인체에 흐르는 전류(
I_m
)는? (단, E(V)는 전원의 대지전압,
R_2[Ω]
는 변압기 1선 접지, 제2종 접지저항,
R_3[Ω]
은 전기기기 외함 접지, 제3종 접지저항,
R_m[Ω]
은 인체저항이다.)
1.
\frac{E}{R_2+\left ( \frac{R_3×R_m}{R_3+R_m} \right )}×\frac{R_3}{R_3+R_m}
2.
\frac{E}{R_2+\left ( \frac{R_3+R_m}{R_3×R_m} \right )}×\frac{R_3}{R_3+R_m}
3.
\frac{E}{R_2+\left ( \frac{R_3×R_m}{R_3+R_m} \right )}×\frac{R_m}{R_3+R_m}
4.
\frac{E}{R_3+\left ( \frac{R_2×R_m}{R_2+R_m} \right )}×\frac{R_3}{R_3+R_m}
