2024년 건축기사 1회차 43번

Question

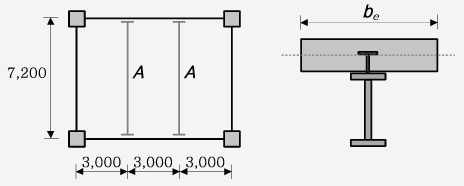

그림과 같이 스팬이 7.2m이며 간격이 3m인 합성보 A의 슬래브 유효폭 b_e 는?

Accepted Answer

합성보 A의 슬래브 유효폭 $b_e$는 일반적으로 다음과 같은 기준 중 가장 작은 값으로 산정됩니다. 1. **실제 슬래브 폭:** 보의 실제 슬래브 폭입니다. 2. **보 스팬의 1/4:** 보의 스팬 길이($L$)를 4로 나눈 값입니다. 3. **인접 보 간격:** 인접한 보 사이의 간격입니다. 문제에서 스팬이 7.2m이고 간격이 3m라고 주어졌으므로, 각 기준에 따라 계산하면 다음과 같습니다. * 실제 슬래브 폭: (문제에서 명시되지 않았지만, 일반적으로 보의 폭보다 크거나 같다고 가정합니다.) * 보 스팬의 1/4: 7.2m / 4 = 1.8m = 1,800mm * 인접 보 간격: 3m = 3,000mm 이 세 가지 값 중 가장 작은 값은 1,800mm이므로, 슬래브 유효폭 $b_e$는 1,800mm가 됩니다. **핵심 개념:** 합성보의 슬래브 유효폭은 보와 함께 작용하는 슬래브의 유효한 폭을 결정하는 것으로, 구조물의 안정성과 성능을 확보하기 위해 실제 슬래브 폭, 보 스
