2008년 전기기사 1회차 1번

Question

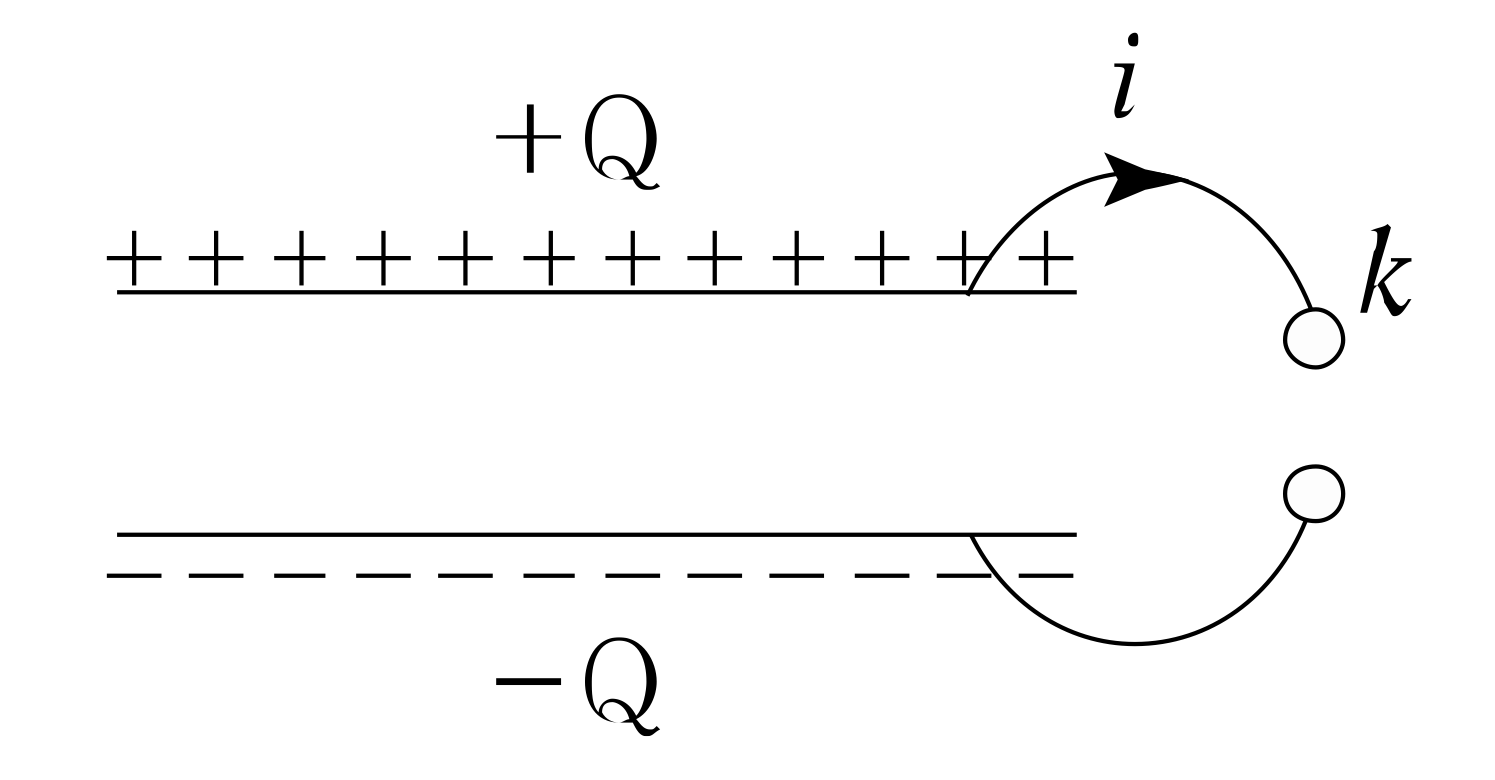

그림에서 축전기를 ±Q 로 대전한 후 스위치 k 를 닫고 도선에 전류 i 를 흘리는 순간의 축전기 두 판 사이의 변위전류는?

Accepted Answer

**정답 이유:** 축전기 두 판 사이의 변위 전류는 실제 전하의 흐름이 아니라, 시간에 따라 변하는 전기장에 의해 발생하는 가상의 전류입니다. 축전기가 충전되면서 +Q 판에서 -Q 판 쪽으로 전기장이 형성되고, 이 전기장이 시간에 따라 변하기 때문에 변위 전류가 발생합니다. **핵심 개념:** * **변위 전류:** 맥스웰 방정식에서 도입된 개념으로, 시간에 따라 변하는 전기장에 의해 발생하는 전류입니다. 실제 전하의 흐름은 아니지만, 자기장을 발생시킨다는 점에서 일반 전류와 동일한 역할을 합니다. * **축전기 충전:** 축전기가 충전될 때, 한쪽 판에는 양전하가, 다른 쪽 판에는 음전하가 쌓입니다. 이로 인해 두 판 사이에 전기장이 형성되고, 충전 과정이 진행됨에 따라 전기장의 세기가 변합니다.
