문제 #18133

Question

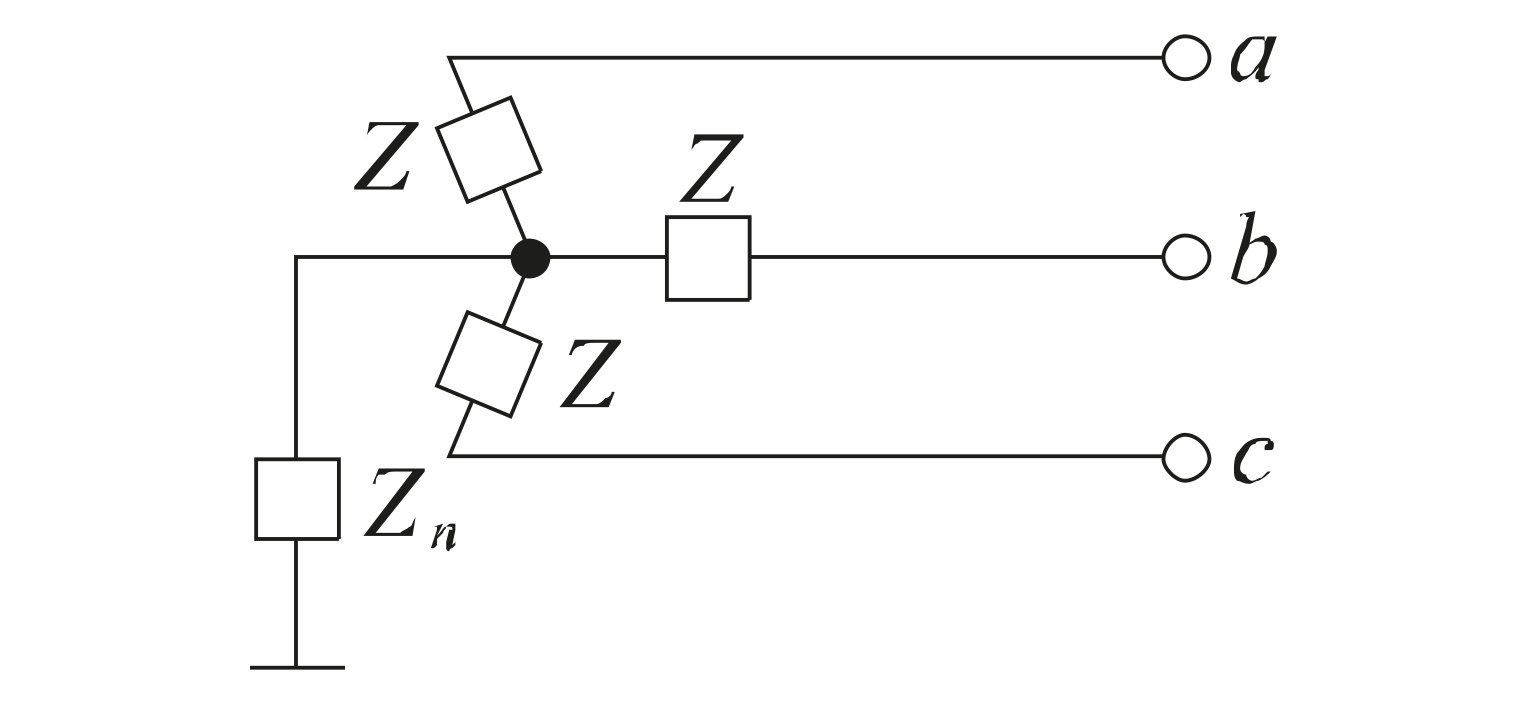

그림과 같은 회로의 영상, 정상, 역상임피던스 Z_0, Z_1, Z_2 는?

Accepted Answer

이 문제는 **대칭 좌표법**을 이용하여 영상, 정상, 역상 임피던스를 구하는 문제입니다. **정답 이유:** * **영상 임피던스 (Z₀):** 영상 임피던스는 3상 불평형 시 각 상에 흐르는 전류의 합이 0이 되는 정상 상태의 임피던스를 나타냅니다. 문제의 회로에서 영상 임피던스는 각 상의 임피던스 Z와 중성선 임피던스 Z_n이 직렬로 연결된 것으로 볼 수 있으므로 Z₀ = Z + Z_n 입니다. * **정상 임피던스 (Z₁):** 정상 임피던스는 3상 전류가 대칭적으로 흐르는 경우의 임피던스로, 각 상의 임피던스 Z와 같습니다. * **역상 임피던스 (Z₂):** 역상 임피던스는 정상 임피던스와 마찬가지로 각 상의 임피던스 Z와 같습니다. 따라서, 영상 임피던스는 Z + Z_n 이고, 정상 및 역상 임피던스는 Z 이므로 정답은 4번 (Z₀=Z＋3Z_n, Z₁=Z₂=Z)이 됩니다. **핵심 개념:** * **대칭 좌표법:** 3상 불평형을 영상, 정상, 역상이라는 세 개의 대칭
