문제 #18040

Question

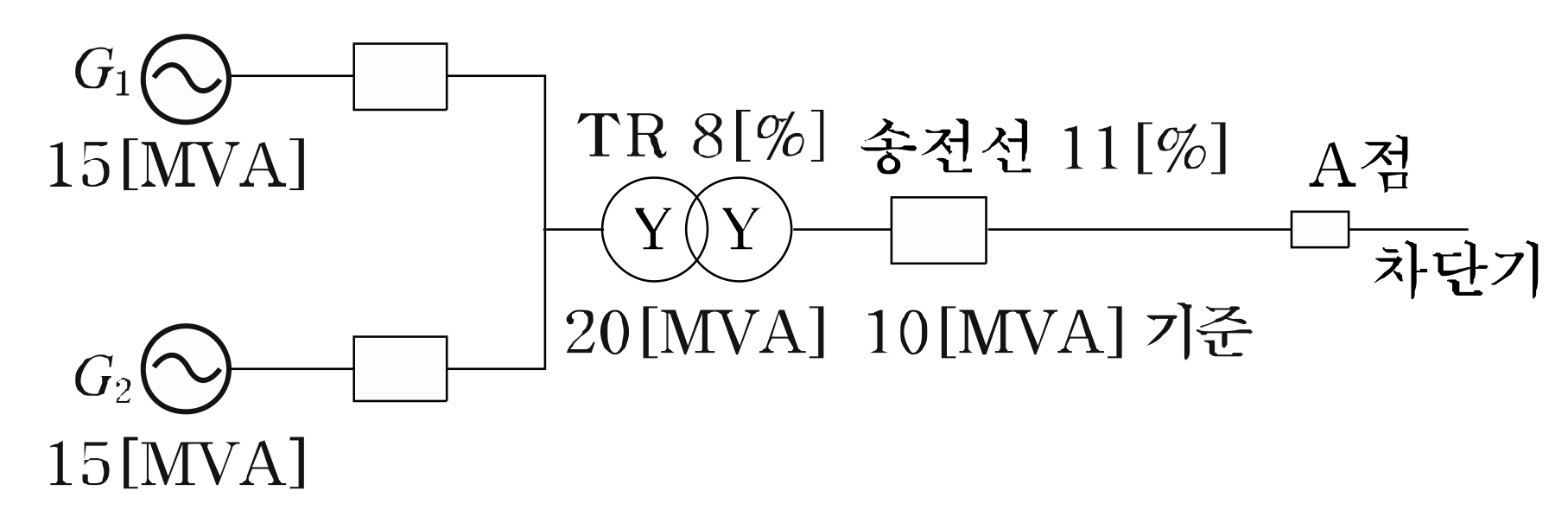

그림과 같은 전력계통에서 A점에 설치된 차단기의 단락 용량은 몇 MVA 인가? (단, 각 기기의 %리액턴스는 발전기 G_1, G_2 는 정격용량 15MVA 기준 각각 15%이고, 변압기는 정격용량 20MVA 기준 8%, 송전선은 정격용량 10MVA 기준 11%이며, 기타 다른 정수는 무시한다.)

Accepted Answer

이 문제는 전력계통에서 차단기의 단락 용량을 계산하는 문제입니다. 단락 용량은 고장 발생 시 차단기가 견뎌야 하는 최대 전류에 비례하며, 이는 계통의 임피던스와 발전기의 용량에 의해 결정됩니다. 문제에서는 각 기기의 %리액턴스를 이용하여 기준 용량에 대한 해당 기기의 리액턴스 값을 구하고, 이를 합산하여 A점에서의 총 임피던스를 계산한 후, 발전기 용량과 연계하여 단락 용량을 산출합니다. 정답 4번(50MVA)은 이러한 계산 과정을 통해 도출된 값입니다.
