문제 #17688

Question

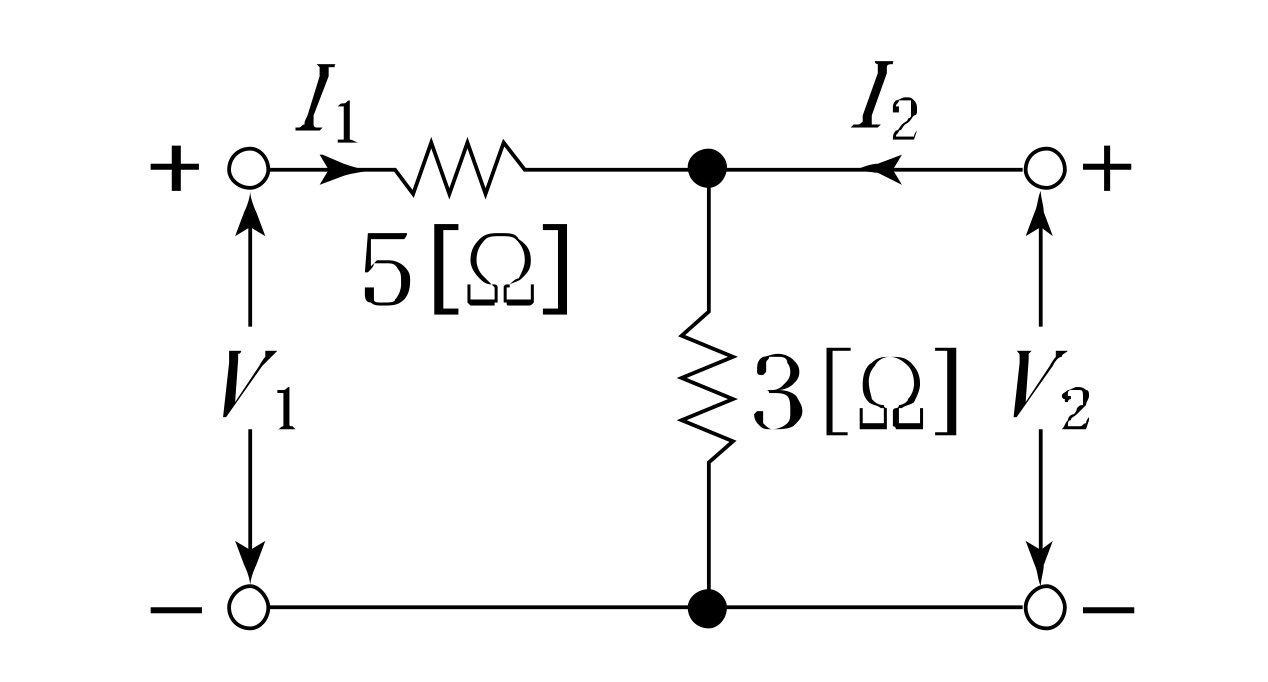

다음과 같은 4단자 회로에서 임피던스 파라미터 Z_{11} 의 값은?

Accepted Answer

4단자 회로에서 임피던스 파라미터 $Z_{11}$은 단자 2에 전류가 흐르지 않도록 개방(open-circuit)했을 때, 단자 1에 가해진 전압($V_1$)과 단자 1으로 유입되는 전류($I_1$)의 비율($Z_{11} = V_1 / I_1$)로 정의됩니다. 문제의 회로에서 단자 2를 개방하면, 3옴과 5옴의 저항이 직렬로 연결된 것처럼 보이므로 $Z_{11}$은 이 두 저항의 합인 8옴이 됩니다.
