문제 #17254

Question

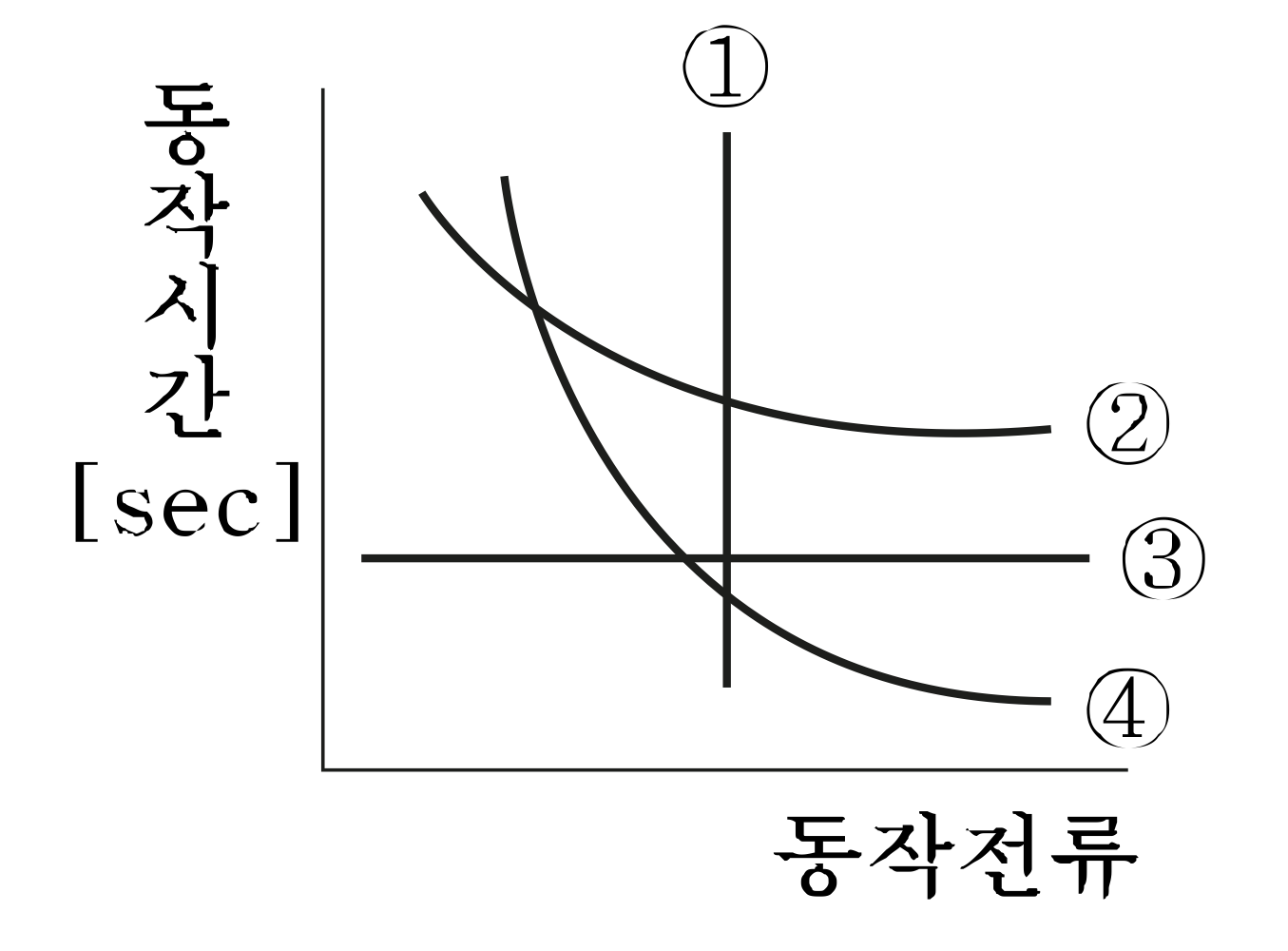

과전류 계전기는 그 용도에 따라 적절한 동작 시한(time limit)이 있는 것을 선정하여야 하는바 그림에서 반한시형으로 가장 알맞은 것은?

Accepted Answer

**정답 이유:** 반한시형 과전류 계전기는 정상적인 과전류 발생 시에는 즉시 동작하지 않고 일정 시간 지연 후 동작하여 설비 보호 및 계통 안정성을 확보하는 데 사용됩니다. 그림에서 ④번은 시간 지연이 가장 길어 순간적인 과부하에 대한 오동작을 방지하고, 다른 보호 계전기와의 협조를 고려할 때 반한시형으로 가장 적합합니다. **핵심 개념:** * **과전류 계전기:** 과도한 전류가 흐를 때 회로를 보호하기 위해 동작하는 장치. * **동작 시한:** 과전류가 발생했을 때 계전기가 동작하기까지 걸리는 시간. * **반한시형:** 전류 크기에 따라 동작 시간이 달라지는 형태로, 전류가 클수록 동작 시간이 짧아지는 특성을 가집니다. 이는 순간적인 과부하에 대한 오동작을 방지하고, 다른 보호 계전기와의 협조를 용이하게 합니다.
