2015년 전기기사 1회차 78번

Question

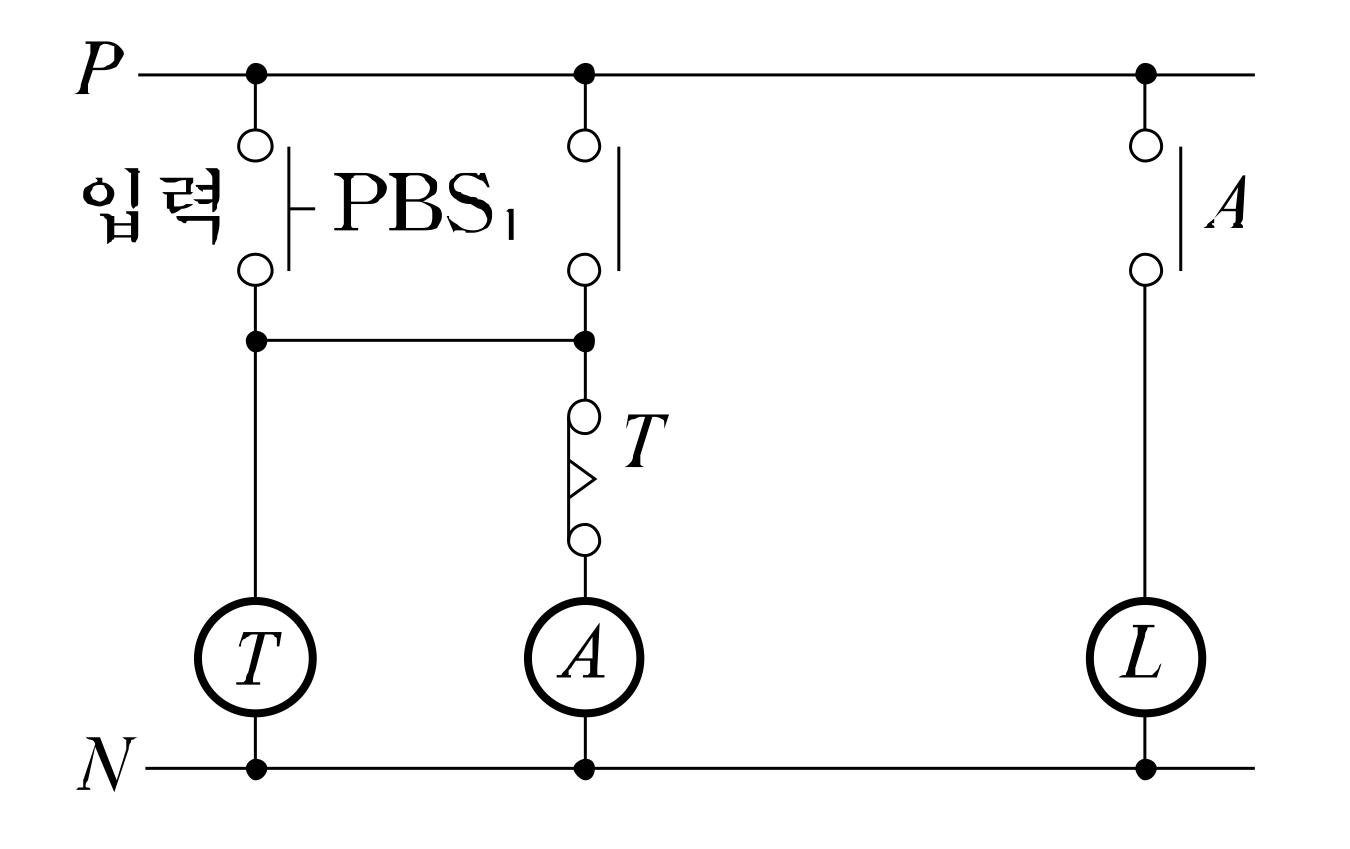

다음과 같은 계전기 회로는 어떤 회로인가?

Accepted Answer

이 회로는 **단안정 회로**입니다. 단안정 회로는 외부 트리거 신호가 입력되면 일시적으로 특정 상태를 유지하다가, 일정 시간이 지나면 원래 상태로 돌아가는 특징을 가집니다. 계전기 회로에서 이러한 동작은 마치 '한 번만' 특정 동작을 수행하고 자동으로 복귀하는 것과 같아 단안정 회로로 분류됩니다.
