2015년 전기기사 1회차 45번

Question

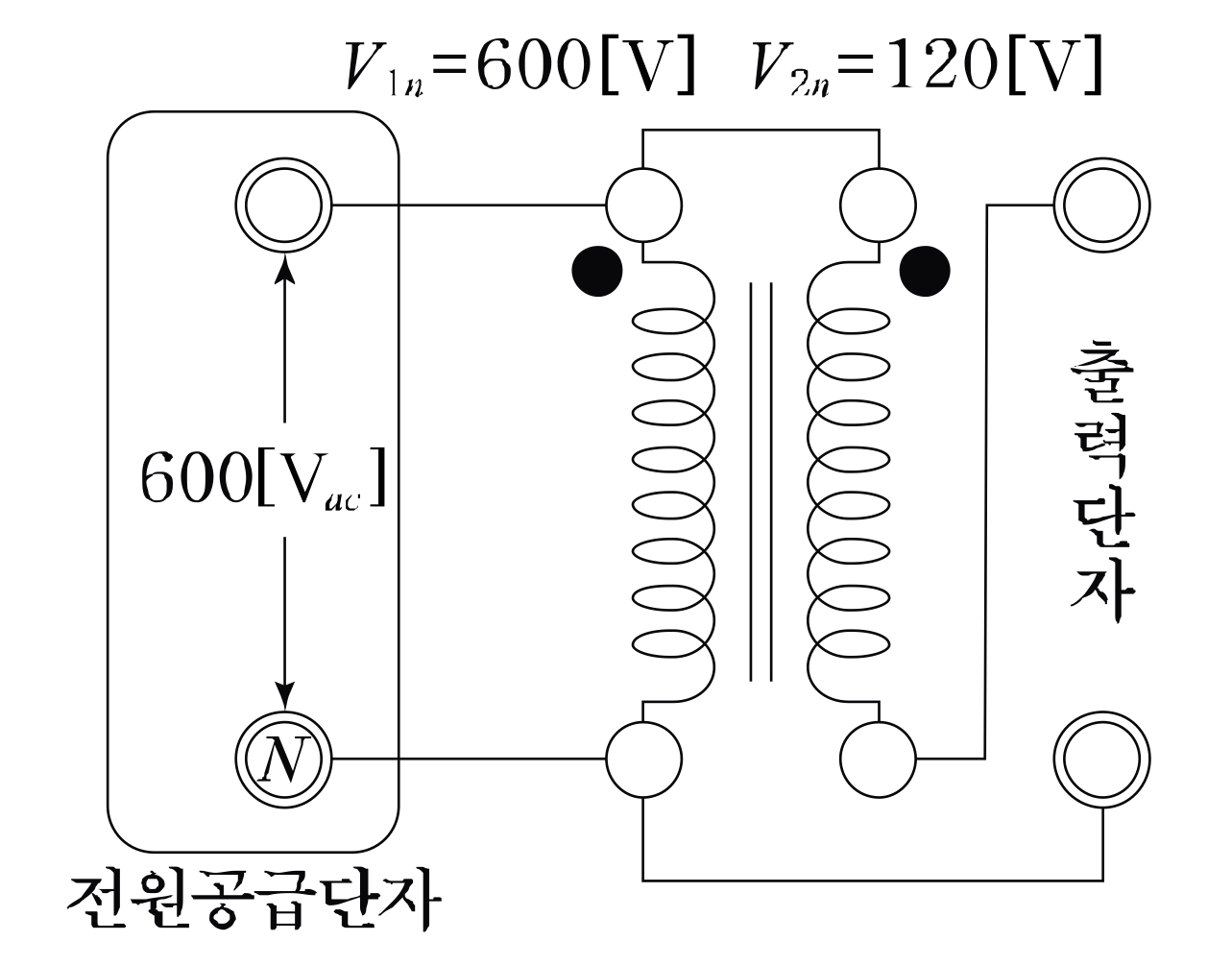

다음 그림과 같이 단상 변압기를 단권 변압기로 사용한다면 출력단자의 전압[

V

]은? (단,

V_{1n}

[

V

]를 1차 정격전압이라 하고,

V_{2n}

를 2차 정격 전압이라 한다.)

Accepted Answer

단권 변압기는 권선 일부를 공통으로 사용하여 승압 또는 강압하는 변압기입니다. 문제에서 단상 변압기를 단권 변압기로 사용한다고 가정했을 때, 1차 정격 전압($V_{1n}$)과 2차 정격 전압($V_{2n}$)의 관계를 이용하여 출력 단자의 전압을 계산할 수 있습니다. 일반적인 단권 변압기의 경우, 출력 전압은 1차 정격 전압과 2차 정격 전압의 합 또는 차로 결정됩니다. 문제의 그림과 보기를 종합적으로 고려했을 때, 1차 정격 전압과 2차 정격 전압의 차이로 출력 전압이 결정되는 상황으로 해석할 수 있으며, 이를 통해 480[V]가 출력 전압임을 알 수 있습니다.
