문제 #16340

Question

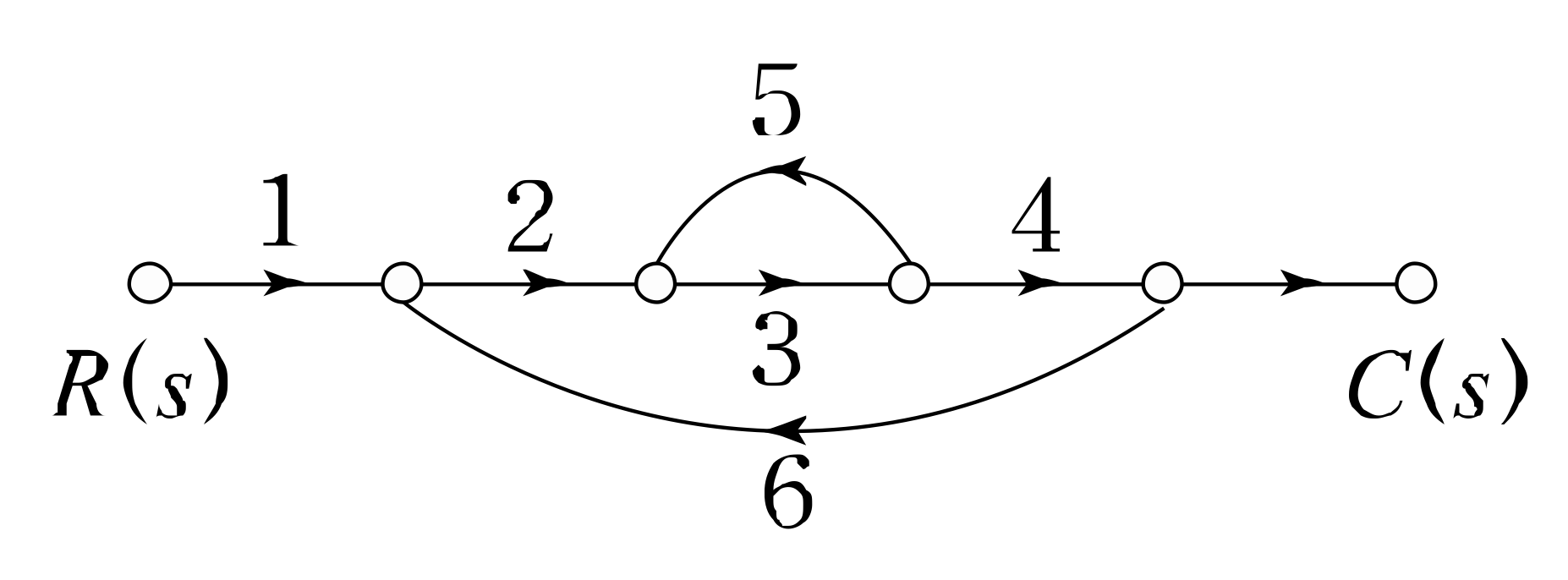

그림과 같은 신호흐름선도에서 C(s)/R(s)의 값은?

Accepted Answer

이 문제는 신호 흐름선도(Signal Flow Graph)에서 전달 함수 $C(s)/R(s)$를 구하는 문제입니다. 핵심 개념은 **메이슨의 이득 공식(Mason's Gain Formula)**입니다. 이 공식을 사용하여 신호 흐름선도의 모든 경로 이득과 루프 이득을 계산하고, 이를 조합하여 최종 전달 함수를 얻습니다. 정답 2번은 메이슨의 이득 공식을 정확하게 적용했을 때 나오는 결과입니다.

문제 1
