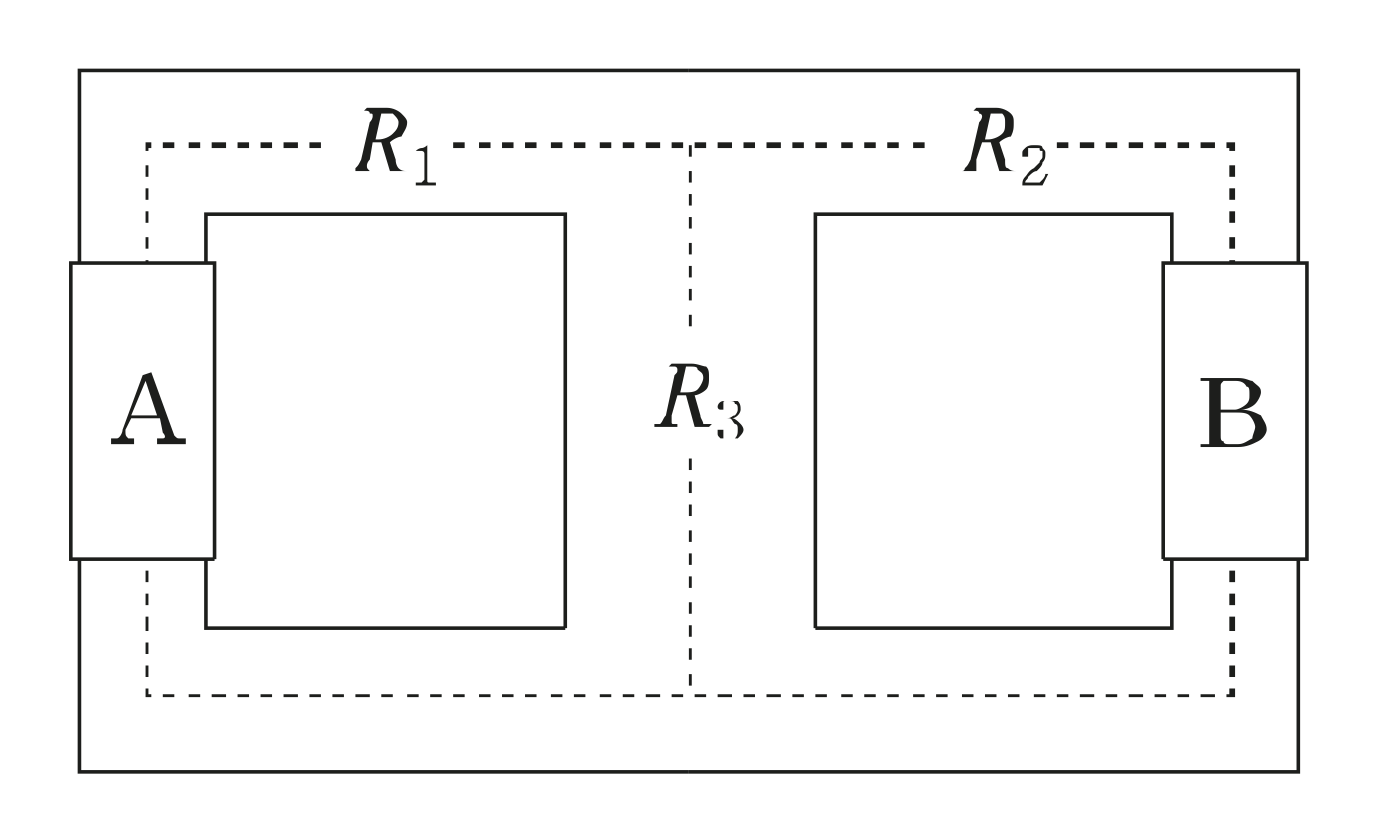

아래의 그림과 같은 자기회로에서 A부분에만 코일을 감아서 전류를 인가할 때의 자기저항과 B부분에만 코일을 감아서 전류를 인가할 때의 자기저항 [AT/Wb]을 각각 구하면 어떻게 되는가?(단, 자기저항 R_1=3[AT/Wb], R_2=1[AT/Wb], R_3=2[AT/Wb])

Accepted Answer

정답은 2번입니다. 핵심 개념은 자기회로에서 자기저항의 직렬 및 병렬 합성입니다. A 부분에만 코일을 감는 경우, 자기 저항 R1과 R2가 직렬로 연결된 것으로 볼 수 있어 합성 자기 저항은 R1 + R2 = 3 + 1 = 4 AT/Wb가 됩니다. 하지만 문제의 그림을 보면 A 부분은 R1과 R2가 직렬이 아니라, R1과 R2가 병렬로 연결된 경로를 통해 자기장이 흐르는 구조입니다. 따라서 A 부분의 합성 자기 저항은 (R1 * R2) / (R1 + R2) = (3 * 1) / (3 + 1) = 0.75 AT/Wb가 됩니다. B 부분에만 코일을 감는 경우, 자기 저항 R1과 R3가 직렬로 연결된 것으로 볼 수 있어 합성 자기 저항은 R1 + R3 = 3 + 2 = 5 AT/Wb가 됩니다. 따라서, A 부분의 자기 저항은 0.75 AT/Wb이고, B 부분의 자기 저항은 5 AT/Wb입니다. **정답 이유 및 핵심 개념:** * **핵심 개념:** 자기회로의 자기저항은 전기회로의 저항과
