문제 #15969

Question

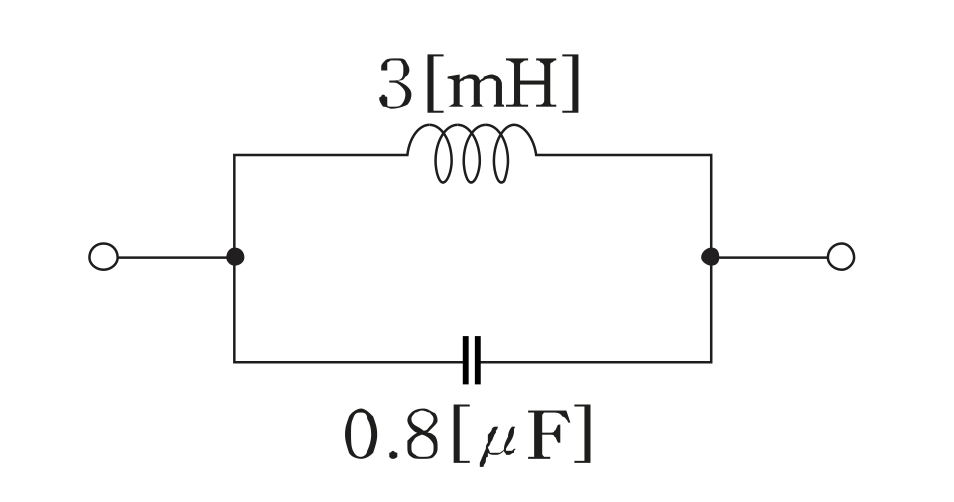

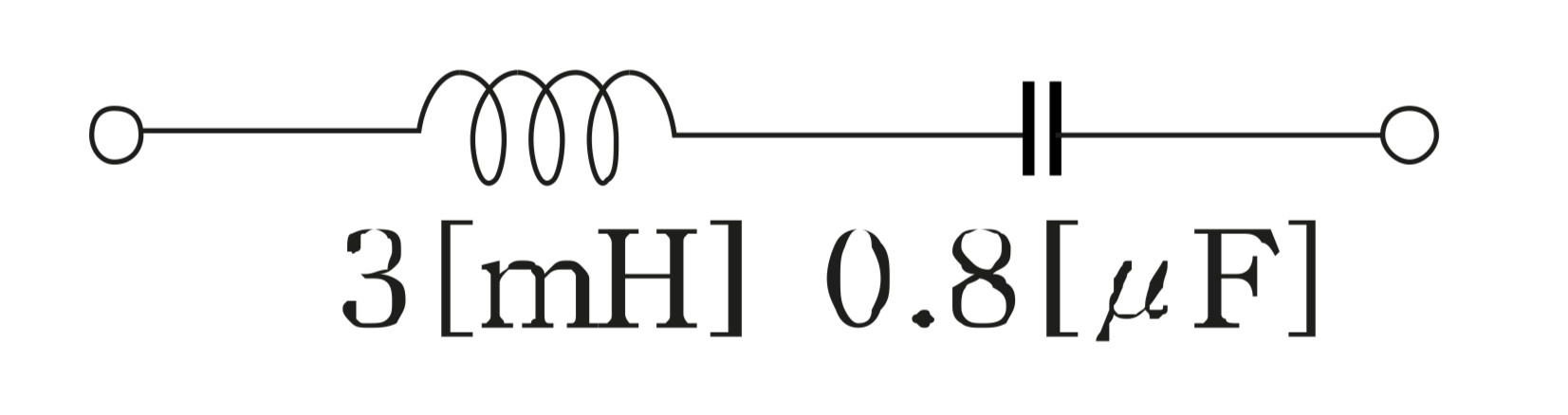

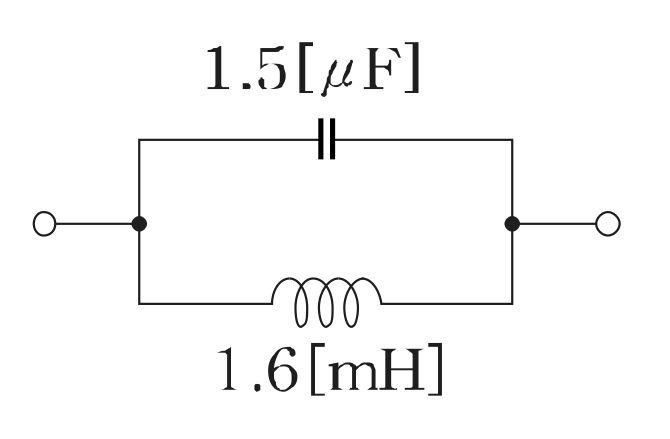

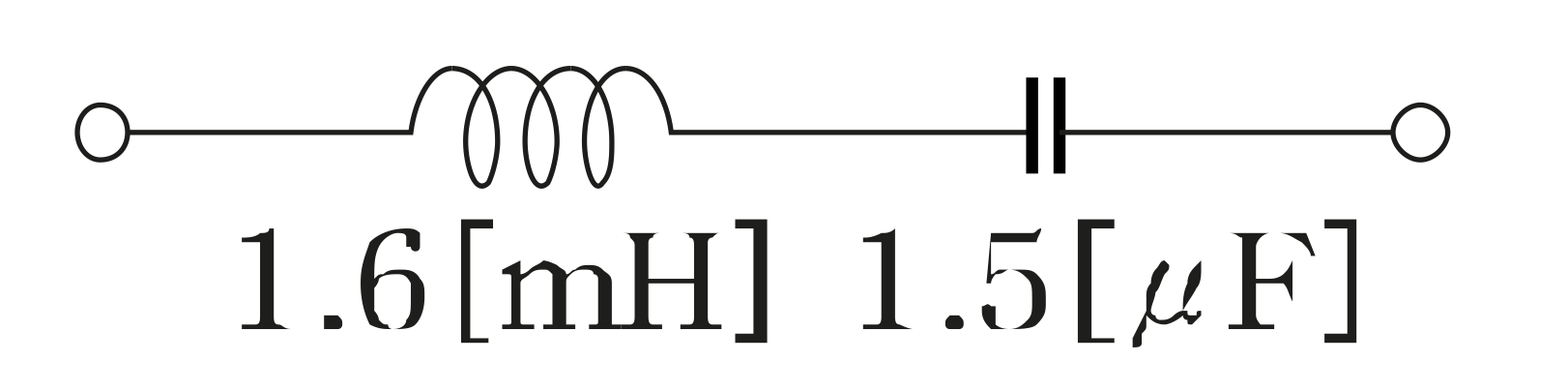

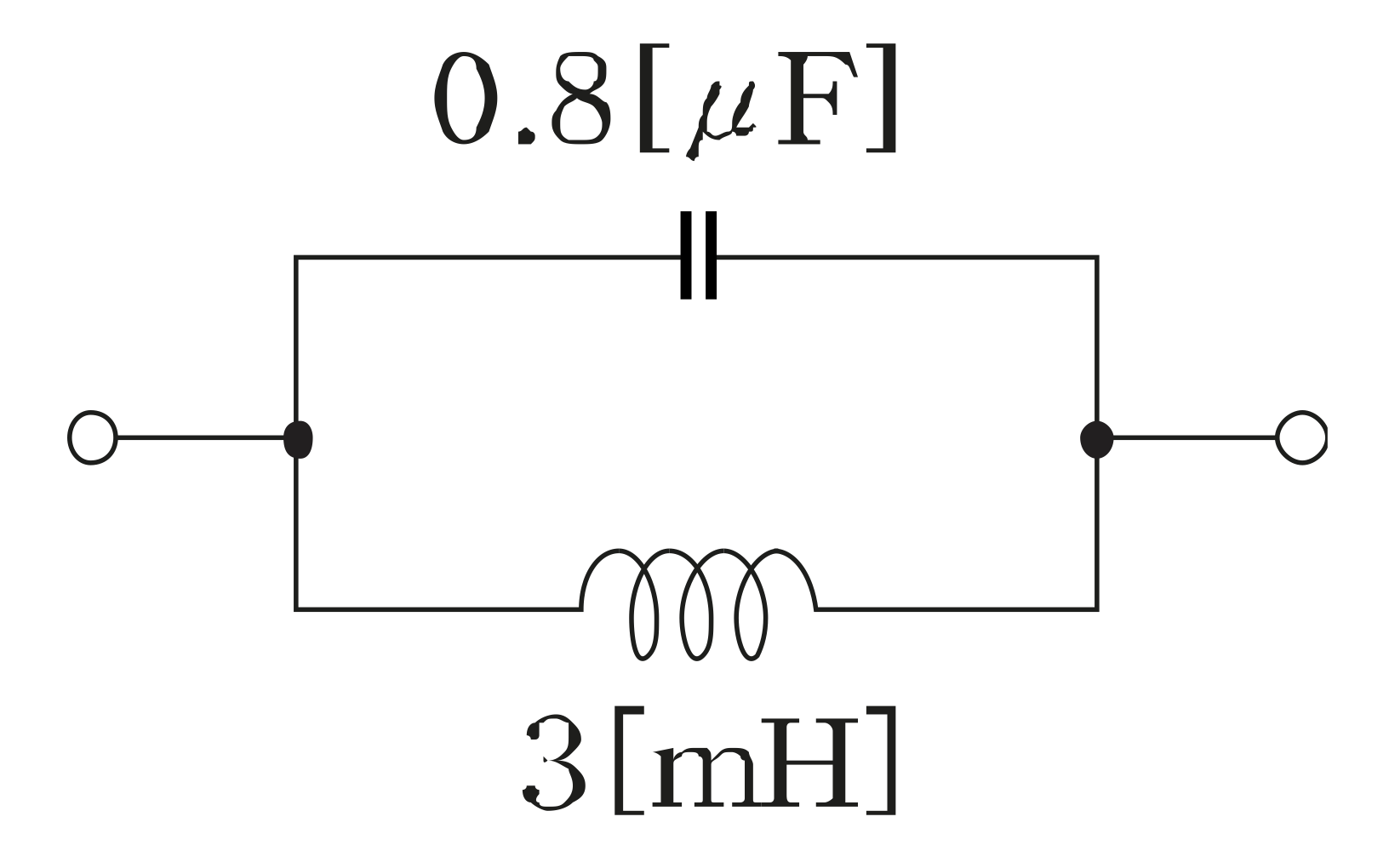

다음 회로의 역회로는? (단, K^2=2×10^3 이다.)

Accepted Answer

이 문제는 회로의 **역회로(dual circuit)** 개념을 묻고 있습니다. 역회로는 원래 회로의 각 소자(전압원, 전류원, 저항, 인덕터, 커패시터 등)를 특정 규칙에 따라 다른 소자로 치환하여 얻어지는 새로운 회로입니다. 핵심 개념은 다음과 같습니다. * **전압원 ↔ 전류원:** 원래 회로의 전압원은 크기와 방향이 같은 전류원으로, 전류원은 크기와 방향이 같은 전압원으로 바뀝니다. * **직렬 ↔ 병렬:** 원래 회로에서 직렬로 연결된 소자들은 역회로에서 병렬로, 병렬로 연결된 소자들은 직렬로 연결됩니다. * **저항(R) ↔ 컨덕턴스(G=1/R):** 저항은 컨덕턴스로, 컨덕턴스는 저항으로 바뀝니다. (문제에서는 저항만 주어졌으므로 R ↔ 1/R로 생각할 수 있습니다.) * **인덕터(L) ↔ 커패시터(C):** 인덕터는 커패시터로, 커패시터는 인덕터로 바뀝니다. 정답이 3번인 이유는, 3번 회로가 위 규칙들을 적용하여 원래 회로의 역회로가 되기 때문입니다. 문제에서 주어
