2016년 전기기사 2회차 40번

Question

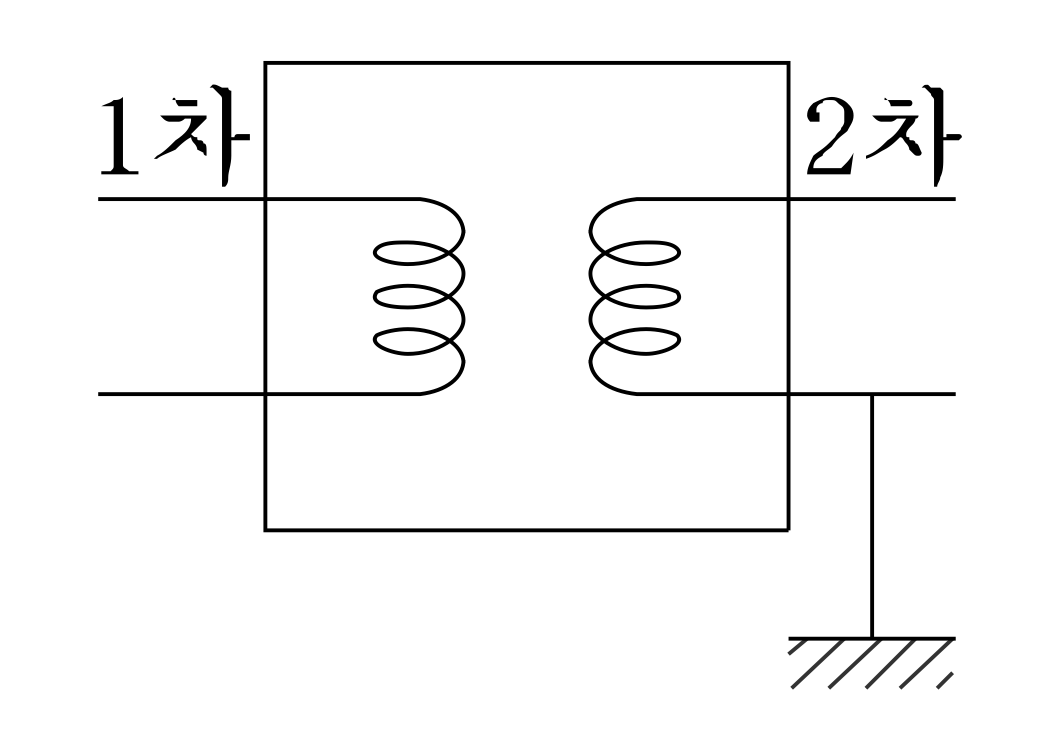

그림과 같은 주상변압기 2차측 접지공사의 목적은?

Accepted Answer

주상변압기 2차측 접지공사는 **지락 사고 시 2차측 전압 상승을 억제**하여 인명과 기기를 보호하는 것을 주목적으로 합니다. 지락 사고는 2차측 선로가 대지나 접지된 물체와 접촉하여 전류가 흐르는 현상인데, 이때 접지가 제대로 되어 있지 않으면 2차측 전압이 비정상적으로 상승할 수 있습니다. 접지공사는 이러한 상승을 방지하여 안전을 확보하는 핵심적인 역할을 합니다.
