문제 #14534

Question

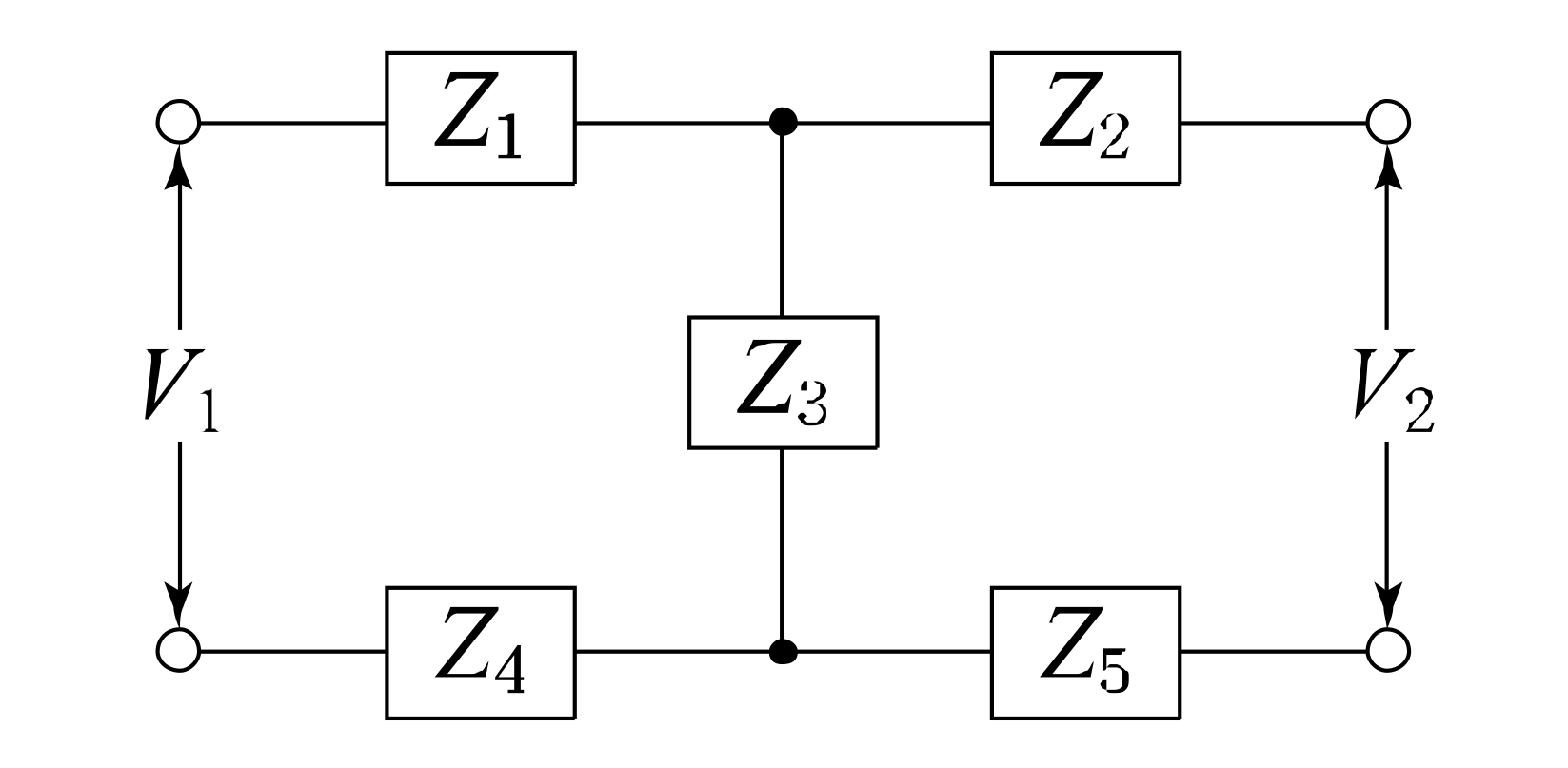

그림과 같은 H 형 4단자 회로망에서 4단자 정수(전송파라미터) A 는? (단, V_1 은 입력전압이고, V_2 는 출력전압이고, A 는 출력 개방 시 회로망의 전압 이득 (\frac{V1}{V2}) 이다.)

Accepted Answer

H형 4단자 회로망에서 4단자 정수 A는 출력단이 개방된 상태에서 입력 전압($V_1$)과 출력 전압($V_2$)의 비($V_1/V_2$)로 정의됩니다. 문제에서 주어진 H형 회로망의 구조와 각 임피던스($Z_1, Z_2, Z_3, Z_4, Z_5$)를 고려하여 회로를 분석하면, 출력단 개방 시 $V_1$은 $Z_1, Z_2, Z_3, Z_4$에 걸리는 전압의 합이 되고, $V_2$는 $Z_4$에 걸리는 전압이 됩니다. 이를 통해 A는 $\frac{Z_1+Z_2+Z_3+Z_4}{Z_4}$로 계산되는데, 문제에서 제시된 보기와 일치하는 것은 2번 보기입니다.
