문제 #10048

Question

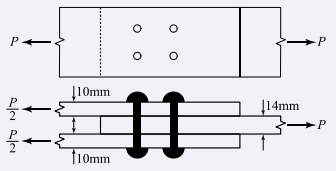

그림과 같은 강재의 이음에서 P =600kN이 작용할 때 필요한 리벳의 수는? (단, 리벳의 지름은 19mm, 허용전단응력은 110MPa, 허용지압응력은 240MPa이다.)

Accepted Answer

이 문제는 강재 이음에서 리벳의 전단 및 지압 강도를 계산하여 필요한 리벳 수를 결정하는 문제입니다. **정답 이유:** 1. **전단 강도 계산:** 리벳 하나가 견딜 수 있는 최대 전단력은 리벳 단면적에 허용전단응력을 곱한 값입니다. (π/4 * 19² * 110 MPa) 2. **지압 강도 계산:** 리벳 하나가 견딜 수 있는 최대 지압력은 리벳 지름, 판 두께, 허용지압응력을 곱한 값입니다. (19mm * 판 두께 * 240 MPa) 3. **필요 리벳 수 결정:** 작용하는 하중(600kN)을 리벳 하나가 견딜 수 있는 최소 강도(전단 강도와 지압 강도 중 작은 값)로 나누어 필요한 리벳 수를 구합니다. 이 계산 결과, 10개의 리벳이 필요함을 알 수 있습니다. **핵심 개념:** * **리벳 이음의 강도:** 리벳 이음의 강도는 리벳의 전단 강도와 지압 강도 중 더 작은 값으로 결정됩니다. * **허용 응력:** 재료가 안전하게 견딜 수 있는 최대 응력으로, 전단 응력과
